Acopladores de antenas: para que servem, quando ajudam e o que não fazem sozinhos

Resumo: Acopladores de antenas ajudam o transmissor a trabalhar com uma carga adequada, mas não corrigem, sozinhos, problemas na antena ou na instalação. Quando usados com critério, ampliam a faixa de operação e protegem o rádio; quando mal compreendidos, alimentam a ilusão de que ROE baixa significa sistema eficiente.

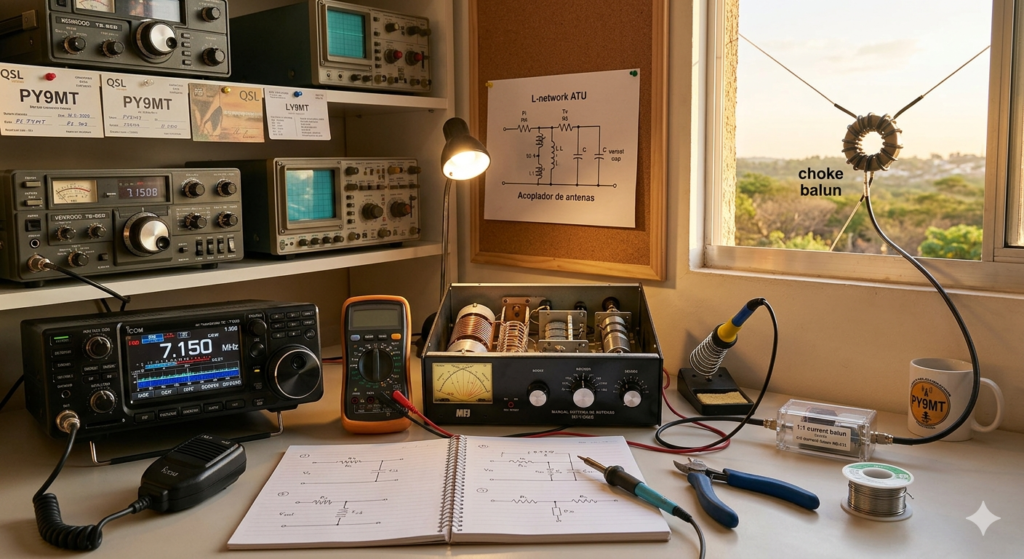

Introdução

Quem entra no radioamadorismo logo esbarra na palavra “acoplador”. Em muitos shacks, ele aparece como um acessório quase obrigatório. Ainda assim, o tema costuma vir cercado de confusão. Muita gente mistura as funções de acoplador, balun, linha de transmissão e da própria antena. No fim, o equipamento vira uma “caixa mágica”: se a ROE caiu, parece que tudo foi resolvido.

A experiência prática mostra um quadro mais interessante. O acoplador é uma ferramenta valiosa para proteger o transmissor e dar flexibilidade à estação, mas ele não substitui uma antena bem projetada nem transforma qualquer pedaço de fio em uma solução eficiente.

Destaques do Artigo:

Acoplador não é sinônimo de antena eficiente.

Balun, choke e ATU resolvem problemas diferentes.

A localização do acoplador no sistema influencia diretamente as perdas.

ROE baixa no rádio não garante perdas baixas no restante da estação.

1. O que o acoplador realmente faz?

Em termos simples, o acoplador ajusta a relação entre o transmissor, a linha e a antena para que o rádio trabalhe vendo uma carga de 50 ohms.

Se a antena já apresenta baixa ROE em uma faixa estreita, talvez nem exista necessidade de acoplador. Mas quando se quer usar um único elemento irradiante em várias bandas, ou quando a impedância muda drasticamente com a frequência, ele passa a fazer sentido.

Importante: O acoplador não melhora a antena “lá no alto”. Ele apenas impede que a energia refletida chegue ao rádio, evitando que os circuitos de proteção reduzam a potência de saída.

2. Balun, Choke e Acoplador: Qual a diferença?

Uma das maiores confusões é achar que um substitui o outro. Na verdade, eles possuem funções elétricas distintas:

Balun: Adapta uma linha desbalanceada (coaxial) a uma antena simétrica (dipolo). Ajuda a preservar o diagrama de irradiação e reduz RF no shack.
Acoplador (ATU): Usa indutância e capacitância para casar a impedância vista pelo rádio.
Choke (Current Balun): Impede que a malha do cabo coaxial se torne parte da antena, reduzindo interferências e ruídos captados pela rede elétrica.

Na prática, os três podem (e muitas vezes devem) coexistir no mesmo sistema.

3. Onde ele deve ficar: No rádio ou na antena?

Muitos operadores aprendem com o tempo que o melhor lugar para o acoplador é o mais próximo possível da antena.

Se o descasamento ocorre na ponta da antena e o acoplador está no rádio, o cabo coaxial entre eles trabalhará com ROE elevada, o que aumenta as perdas por calor. Ao colocar o acoplador (como um ATU remoto) junto à antena, você garante que o cabo coaxial trabalhe “casado”, aproveitando o máximo da potência disponível.

4. Manual vs. Automático

O Acoplador Manual

Ainda é uma excelente escola. Ao girar os capacitores variáveis e selecionar os taps da bobina, o operador percebe fisicamente o efeito da reatância. Topologias como T, Pi e L são consagradas pela robustez e flexibilidade.

O Acoplador Automático

Oferece agilidade, especialmente em operações QRP, móveis ou com antenas Magnetic Loop. Sistemas modernos com Arduino e motores de passo permitem sintonias precisas em segundos. Porém, lembre-se: automação não corrige componentes de má qualidade.

5. Potência e a Qualidade dos Componentes

Um ponto crítico em projetos e compras de kits: a potência nominal nem sempre é real.

Muitos acopladores prometem suportar 100W, mas sofrem com aquecimento de toroides acima de 30W.
Em antenas Loop Magnéticas, a tensão nos capacitores pode chegar a milhares de volts, exigindo componentes de alta isolação para evitar centelhamento (arcing).

6. A Armadilha: ROE não é tudo

Talvez a lição mais importante seja: ROE baixa não é prova de eficiência. Um acoplador pode mostrar “1.1:1” no visor do rádio enquanto sua energia está sendo dissipada em forma de calor dentro do próprio acoplador ou no cabo coaxial.

Se a antena for intrinsecamente ruim para aquela banda (muito curta para a frequência, por exemplo), o sinal radiado continuará fraco, por mais “bonito” que esteja o ajuste no medidor.

Conclusão

O acoplador não é um “remédio” para antenas ruins, mas uma ferramenta de precisão para quem entende o que está ajustando. Ele protege seu investimento (o rádio) e permite explorar faixas que, de outra forma, estariam inacessíveis. Em rádio, o casamento de impedância é um equilíbrio entre paciência, observação e bons componentes.

Referências Técnicas

Electronics Notes. What is an ATU – Antenna Tuning Unit Basics.
Elecraft. T1 Miniature Stand-Alone ATU and Accessories.
Ham Universe. Antenna Tuner Information.
AA5TB (Steve Yates). Small Transmitting Loop Antennas & Tuners.
ARRL. The ARRL Antenna Book for Radio Communications.
